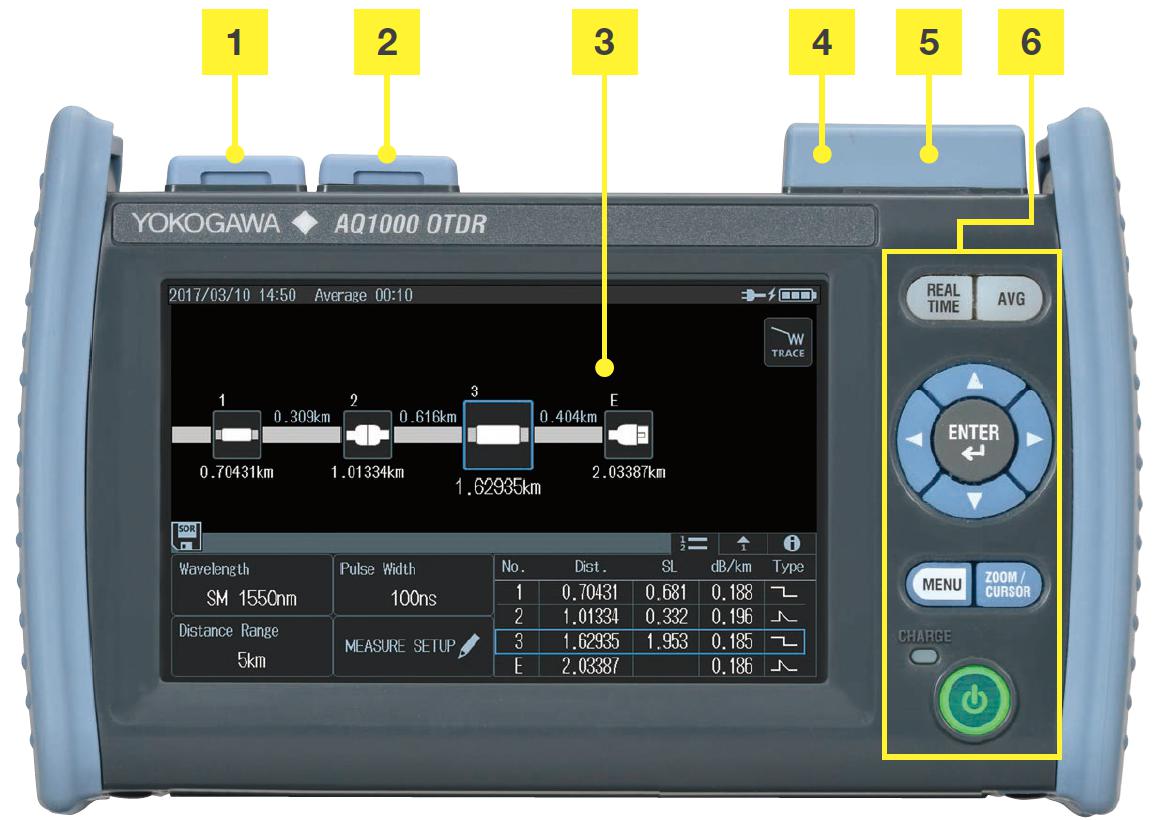

1. USB端口 (micro B型)

2. USB端口 (A型)

3. 5.0'' 彩色 LCD，帶電容觸摸屏

4. VLS 端口 (選件)

5. OTDR 端口

6. 按鍵

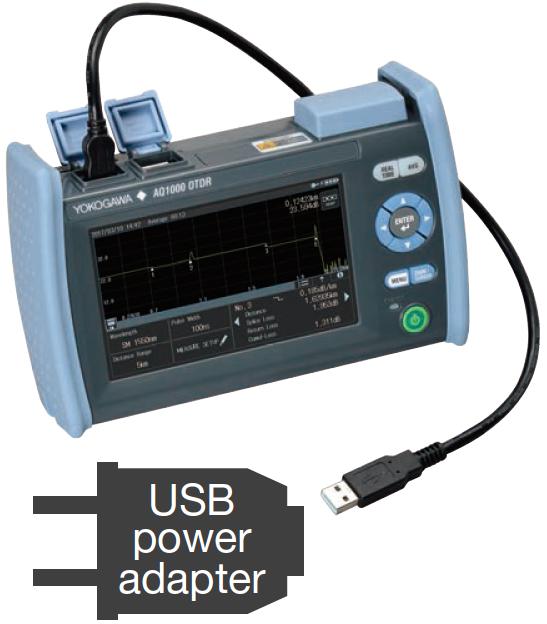

USB 充電

USB 端口用于給AQ1000電池充電。不再需要攜帶笨重的AQ適配器。

注意:

原包裝不包括USB電源適配器。

請向銷售代表咨詢橫河認可的USB電源適配器。

橫河公司宣布其OTDR(光時域反射計)測試儀器系列中將新增一款便攜機型—AQ1000。

概述

AQ1000可以滿足分析光接入網的測試和測量需求。

· 波長: 1310 / 1550 nm

· 動態范圍: 32 / 30 dB

· 尺寸: 185 mm (W) × 116 mm (H) × 56 mm (D)

· 重量: 660 g

多點觸控觸摸屏

直觀呈現，反應靈敏

輕點、滑動、縮放或按壓。高分辨率、反應靈敏的5.0英寸多點 觸控電容觸摸屏和硬鍵按鈕使OTDR操作變得簡單直觀。

一鍵式測量操作

自動

只需按下一個按鈕，AQ1000即可啟動OTDR測量，根據用戶定義的閾值，根據“通過/不通過”判斷，檢測和呈現網絡特 性。如果需要，測量數據可自動保存。

OTDR視圖模式

曲線視圖

Traditional v常規視圖，包含OTDR和事件標記。

Map 視圖

Si簡單的圖標式Map視圖，便于輕松解讀網絡事件.

電池續航時間長

過10小時！

不用擔心日常工作期間電池電量耗盡。AQ1000的大容量鋰電池可在Telcordia標準條件下續航10小時。

快速啟動

不大于10秒！

從關機狀態到測量準備就緒僅需幾秒鐘時間！

關鍵的測量功能

距離測量

損耗測量

回波損耗測量 (總體/部分)

自動事件搜索

通過/不通過判斷

實時測量

Simple簡單快速地觀察網絡連接狀態，并對網絡連接做出“通過/不通過”判斷。利用標記分析可實現距離和損耗測量。

內置PC 、LS和VLS

低光功率計 (PC)

測量并顯示進入光的光功率，以測試網絡性能。

光源 (LS)

Outputs輸出穩定的連續光/調制光，用于與光功率計配對時準確測量端到端衰減。

可見光源 (VLS)

Outputs 輸出紅光，以檢查連接光纖或短光纖鏈路的連續性?？梢灾庇^地辨別光纖斷裂和彎曲。
(需要/VLS選件。)

數據處理功能

直接數據保存

只需點按“直接保存”圖標，即可根據用戶之前的選擇，以SOR或PDF格式保存測量數據。

PDF報告

內置后期處理軟件，用于生成PDF格式的OTDR報表。報表模板的結構靈活，可滿足用戶對報表的要求。

數據傳輸

通過USB連接，AQ1000中存儲的數據文件或PDF報告文件可輕松傳輸至計算機。

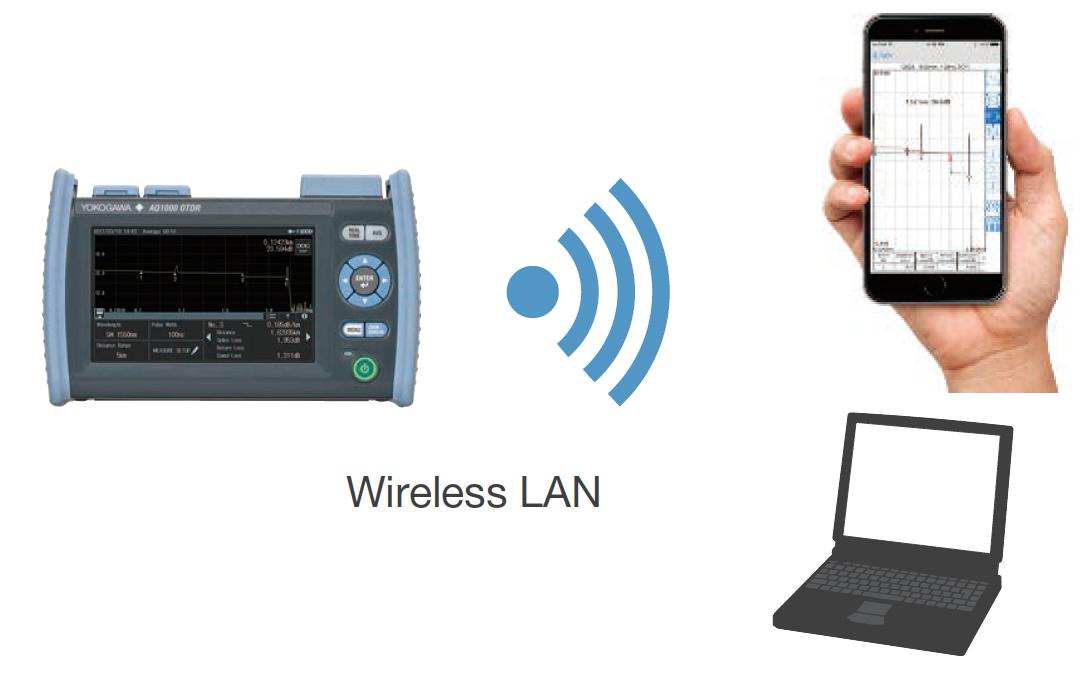

無線LAN

AQ1000能夠與兼容LAN的設備進行數據傳輸和遠程控制。

無線數據傳輸

AQ1000的數據文件可使用OTDR數據傳輸工具傳輸?shù)街悄苁謾C(jī)或平板電腦，或使用OTDR Remote Controller軟件傳輸?shù)接?jì)算機。

遠程控制

AQ1000可由智能手機或平板電腦通過網絡瀏覽器進行控制，或者由計算機通過網絡瀏覽器或OTDR Remote Controller進行控制。

注意:

需要/WLN選件。請向銷售代表咨詢?cè)谀巼?guó)家是否提供。

OTDR Data Transporter 和OTDR Remote Controller是免費的應用軟件。
